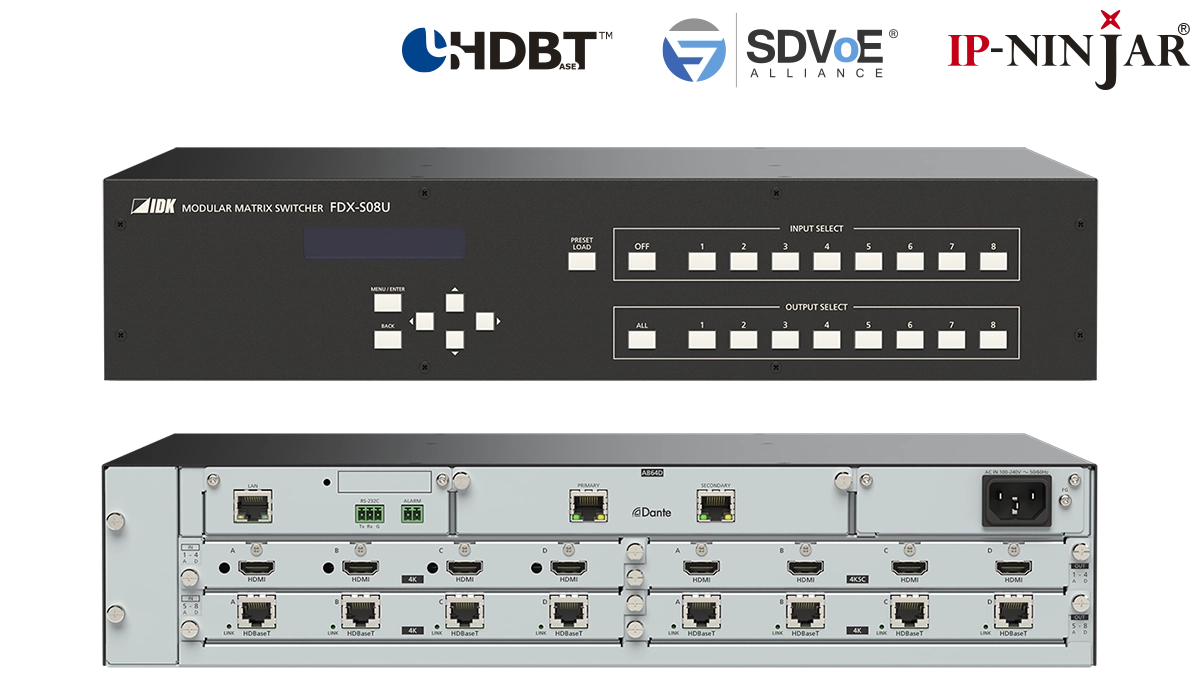

IDK FDX-S08U – Bộ chuyển mạch ma trận Modular 4K chuyên nghiệp
IDK FDX-S08U là bộ chuyển mạch ma trận AV kỹ thuật số dạng module thuộc dòng FDX-S của IDK Corporation. Thiết bị được phát triển dành cho các hệ thống trình chiếu và AV chuyên nghiệp yêu cầu khả năng tùy biến cấu hình cao, xử lý tín hiệu 4K và vận hành ổn định trong thời gian dài.
Khung máy FDX-S08U cung cấp 2 khe cắm card đầu vào và 2 khe cắm card đầu ra, cho phép xây dựng hệ thống Matrix với tối đa 8 Input × 8 Output.
Ngoài các khe tín hiệu hình ảnh, thiết bị còn được trang bị khe dành riêng cho Audio Board, cho phép triển khai hệ thống âm thanh kỹ thuật số, Analog Audio hoặc Dante Audio tùy theo yêu cầu dự án.
Hỗ trợ hình ảnh Ultra HD 4K@60Hz 4:4:4
IDK FDX-S08U hỗ trợ các hệ thống tín hiệu video có độ phân giải lên tới 4K@60Hz 4:4:4, đáp ứng những ứng dụng yêu cầu độ chi tiết và khả năng tái tạo màu sắc cao.
Thiết bị phù hợp để sử dụng trong:
- Trung tâm điều hành và giám sát
- Phòng điều khiển Control Room
- Hệ thống màn hình ghép Video Wall
- Phòng họp và hội nghị cao cấp
- Broadcast Studio
- Digital Signage
- Hệ thống AV doanh nghiệp
Tùy theo card I/O được sử dụng, hệ thống hỗ trợ HDCP 1.4 và HDCP 2.2, tăng khả năng tương thích với các thiết bị nguồn và màn hình hiện đại.
Kiến trúc Modular linh hoạt
Một trong những ưu điểm quan trọng của IDK FDX-S08U là kiến trúc Modular. Người dùng có thể lựa chọn loại card Input và Output phù hợp với từng hệ thống thay vì bị giới hạn vào một chuẩn kết nối cố định.
Các chuẩn đầu vào được hỗ trợ
- HDMI / DVI 4K@60Hz
- HDBaseT 4K@60Hz
- SDVoE 4K@60Hz
- 12G-SDI
- 6G-SDI
- 3G-SDI
- HD-SDI
- SD-SDI
Các chuẩn đầu ra được hỗ trợ
- HDMI / DVI 4K@60Hz
- HDBaseT 4K@60Hz
- SDVoE 4K@60Hz
- 12G-SDI / 6G-SDI / 3G-SDI
- HDMI Scaling Output
- HDBaseT Scaling Output
- HDMI Multiview Output
Kiến trúc này giúp FDX-S08U dễ dàng thích nghi với nhiều loại dự án AV và thuận tiện trong việc mở rộng hoặc nâng cấp hệ thống.
Chuyển mạch đồng thời Video và Audio
FDX-S08U có khả năng định tuyến và chuyển mạch đồng thời tín hiệu Video và Embedded Audio.
Khi sử dụng các Audio Board tương thích, hệ thống có thể thực hiện nhiều phương thức chuyển đổi âm thanh như:
- Digital Audio sang Analog Audio
- Digital Audio sang Dante Audio
- Analog Audio sang Digital Audio
- Dante Audio sang Digital Audio
Tín hiệu âm thanh sau khi xử lý có thể được nhúng trở lại vào tín hiệu video đầu ra theo yêu cầu của hệ thống.
Hỗ trợ Dante Network Audio
Khi được trang bị card FDX-SAB64D, hệ thống FDX-S08U có khả năng làm việc với nền tảng Dante Audio chuyên nghiệp.
Card hỗ trợ lên tới:
- 64 kênh Dante Input
- 64 kênh Dante Output
- Tối đa 32 kênh Stereo
Khả năng tích hợp Dante giúp FDX-S08U đặc biệt phù hợp cho phòng họp lớn, trung tâm điều hành, Broadcast Studio và các hệ thống AV over IP.
Hỗ trợ Video Wall và Multiview
FDX-S08U không chỉ đảm nhiệm chức năng Matrix Switcher mà còn có thể kết hợp với các module xử lý chuyên dụng để xây dựng các ứng dụng hiển thị nâng cao.
- Video Wall
- Multiview
- Video Scaling
- Chuyển đổi độ phân giải
- Phân phối nhiều nguồn tín hiệu
- Định tuyến tín hiệu AV tập trung
Đây là một ưu điểm quan trọng khi triển khai thiết bị cho các hệ thống màn hình ghép, phòng điều hành hoặc trung tâm giám sát có nhiều nguồn tín hiệu.
Điều khiển qua LAN, Web Browser và RS-232C
IDK FDX-S08U hỗ trợ nhiều phương thức điều khiển khác nhau, thuận tiện cho việc tích hợp vào hệ thống điều khiển trung tâm.
- Điều khiển qua RS-232C
- Điều khiển qua Ethernet LAN
- Quản trị thông qua Web Browser
Cổng Ethernet hỗ trợ 10Base-T / 100Base-TX, Auto Negotiation và Auto MDI/MDI-X.
Giao tiếp quản trị Web hỗ trợ TLS, góp phần tăng cường tính bảo mật khi điều khiển thiết bị thông qua mạng LAN.
Preset Memory và quản lý hệ thống
FDX-S08U hỗ trợ lưu tới 32 cấu hình Preset, cho phép người vận hành nhanh chóng gọi lại các cấu hình định tuyến tín hiệu được sử dụng thường xuyên.
Thiết bị cũng hỗ trợ các chức năng:
- Preset Memory
- Last Memory
- Khóa phím điều khiển
- Giám sát trạng thái hệ thống
- Giám sát điện áp
- Giám sát nhiệt độ bên trong
- Giám sát quạt làm mát
- Giám sát trạng thái các board
Hỗ trợ nguồn dự phòng Redundant Power
Đối với các hệ thống yêu cầu độ ổn định cao, FDX-S08U có thể sử dụng bộ nguồn dự phòng FDX-SRP08.
Giải pháp nguồn dự phòng giúp giảm nguy cơ hệ thống bị gián đoạn trong trường hợp một đường cấp nguồn hoặc bộ nguồn gặp sự cố.
Tính năng này đặc biệt phù hợp với:
- Trung tâm điều hành 24/7
- NOC / SOC
- Trung tâm giám sát
- Control Room
- Broadcast
- Hệ thống Mission Critical
Ứng dụng của IDK FDX-S08U
- Hệ thống màn hình ghép Video Wall
- Trung tâm điều hành NOC
- Trung tâm an ninh SOC
- Phòng điều khiển nhà máy
- Trung tâm điều hành giao thông
- Trung tâm giám sát camera
- Phòng họp và hội nghị
- Broadcast Studio
- Digital Signage
- Trung tâm dữ liệu
- Trung tâm chỉ huy
- Hệ thống phân phối tín hiệu HDMI
- Hệ thống HDBaseT
- Hệ thống SDVoE
- Hệ thống SDI chuyên nghiệp
Ưu điểm nổi bật của IDK FDX-S08U
- Matrix Modular tối đa 8 × 8
- Hỗ trợ video 4K@60Hz 4:4:4
- Hỗ trợ nhiều chuẩn tín hiệu trên cùng nền tảng
- HDMI, HDBaseT, SDVoE và SDI
- Hỗ trợ HDCP 2.2
- Hỗ trợ Video Wall
- Hỗ trợ Multiview
- Hỗ trợ Scaling
- Hỗ trợ Dante Network Audio
- Điều khiển qua LAN và RS-232C
- Quản lý bằng Web Browser
- 32 Preset Memory
- Hỗ trợ nguồn dự phòng
- Thiết kế chuyên dụng cho hệ thống AV hoạt động liên tục
Lưu ý khi cấu hình IDK FDX-S08U
FDX-S08U là khung Matrix Modular. Số lượng cổng, chuẩn tín hiệu và các chức năng xử lý thực tế phụ thuộc vào loại Input Board, Output Board và Audio Board được trang bị trong từng cấu hình.
Do đó, khi xây dựng hệ thống cần lựa chọn module phù hợp theo số lượng nguồn tín hiệu, số lượng màn hình, chuẩn kết nối và chức năng xử lý của dự án.
