Extron Ra Mắt EDID 121: Giải Pháp Đột Phá Cho Hệ Thống Màn Hình Siêu Rộng 8K
Extron EDID 121: là bộ giả lập EDID cho các nguồn video HDMI 8K. Thiết bị sử dụng công nghệ độc quyền EDID Minder Plus, cho phép xử lý các cấu trúc dữ liệu EDID và DisplayID lên đến 512-byte

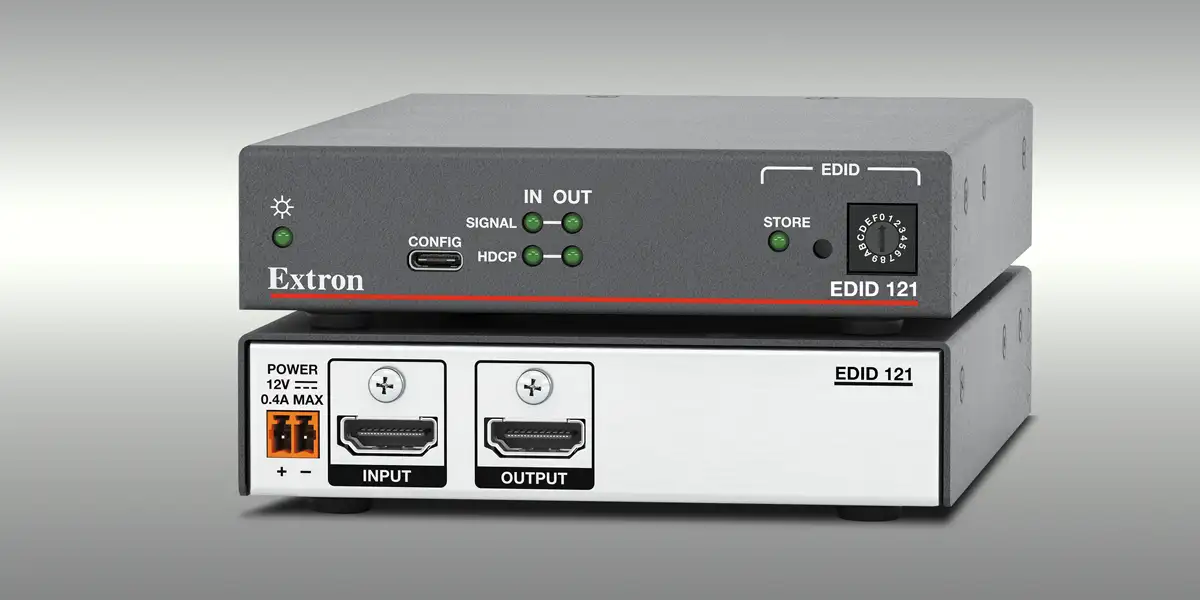

Bộ giả lập Extron EDID 121 với thiết kế nhỏ gọn và hiệu năng mạnh mẽ.
1.Extron – Công nghệ EDID Minder Plus: Trái tim của sự ổn định
Điểm nhấn lớn nhất trên EDID 121 chính là việc tích hợp công nghệ EDID Minder Plus. Thiết bị cung cấp khả năng mô phỏng EDID lên đến 512 byte. Giúp hệ thống nhận diện chính xác các màn hình thế hệ mới nhất.
- Khả năng hiển thị: Hỗ trợ tin cậy các nội dung 8K, 5K (phù hợp cho phòng họp Microsoft® Teams®), 4K và các tỷ lệ khung hình siêu rộng từ 21:9 trở lên.
- Quản lý thông minh: Đảm bảo nguồn phát luôn ở độ phân giải và tốc độ khung hình tối ưu ngay khi khởi động.
- Hiệu suất: Hỗ trợ băng thông lên tới 40.1 Gbps với HDR và độ phân giải tối đa 8K/60Hz.
2. Các Tính Năng Nổi Bật Trên Extron EDID 121
- ● EDID Minder Plus: Tự động quản lý giao tiếp EDID giữa các thiết bị kết nối. Công nghệ này hỗ trợ các khối bộ nhớ mở rộng, giúp tối ưu hóa các tính năng hiển thị nâng cao của màn hình thế hệ mới.
- ● Chế độ Capture (Thu thập EDID): Cho phép người dùng trực tiếp sao chép và lưu trữ chính xác hồ sơ EDID từ màn hình đang kết nối vào bộ nhớ thiết bị.
- ● Tương thích HDCP 2.3: Đảm bảo khả năng truyền tải nội dung có bản quyền ổn định và tương thích ngược với các thiết bị chuẩn HDCP cũ hơn.
- ● Xác nhận hình ảnh HDCP: Tính năng thông minh giúp thông báo trực quan bằng cách phát tín hiệu toàn màn hình màu xanh lá nếu nội dung mã hóa bị gửi đến màn hình không hỗ trợ HDCP.
- ● Cân bằng cáp tự động (Input Equalization): Chủ động xử lý và bù đắp suy hao tín hiệu HDMI đầu vào, giúp duy trì chất lượng hình ảnh ngay cả khi sử dụng cáp dài.
- ● Quản lý độ sâu màu: Tự động điều chỉnh Color Bit Depth dựa trên dữ liệu EDID của màn hình thực tế, ngăn chặn xung đột tín hiệu và sai lệch màu sắc.
3. Hướng Dẫn Lắp Đặt Nhanh
Bước 1: Lắp đặt vật lý
Đặt thiết bị trên mặt phẳng, giá rack hoặc lắp dưới bàn tùy theo không gian kỹ thuật.
Bước 2: Kết nối nguồn
Sử dụng bộ nguồn 12V DC Everlast đi kèm để đảm bảo độ bền và tính ổn định.
Bước 3: Kết nối đầu ra (Output)
Kết nối màn hình vào cổng HDMI Output trước khi cấp nguồn cho hệ thống.
Bước 4: Cấu hình thiết bị
Sử dụng cổng USB-C mặt trước kết nối với PC qua phần mềm PCS hoặc sử dụng lệnh SIS của Extron.
4. Chi Tiết Cổng Kết Nối & Bảng Điều Khiển
| Vị trí | Thành phần & Chức năng |
|---|---|
| Mặt sau | Cổng nguồn 12V, Cổng HDMI Input (Nguồn phát) và HDMI Output (Màn hình). |
| Mặt trước | Cổng USB-C dùng để cấu hình phần mềm và giám sát trạng thái hệ thống. |
| Đèn tín hiệu | LED SIGNAL/HDCP hiển thị trạng thái kết nối và xác thực bản quyền đầu vào/đầu ra. |
| Điều khiển | Nút STORE (Lưu EDID) và Công tắc xoay 16 vị trí (0-B: Mặc định; C-F: Khe nhớ người dùng). |
5. Hướng Dẫn Lưu EDID Vào Khe Nhớ Người Dùng (User Slot)
Để lưu trữ hồ sơ EDID từ một màn hình cụ thể vào bộ nhớ máy, quý khách vui lòng thực hiện theo các bước sau:
- Xoay công tắc: Điều chỉnh công tắc xoay về vị trí từ C đến F (chọn khe nhớ đích).
- Kết nối thiết bị: Cắm màn hình cần lấy EDID vào cổng HDMI Output.
- Cấp nguồn: Đảm bảo cả EDID 121 và màn hình đều đã được bật nguồn.
- Thực hiện lưu: Nhấn và giữ nút STORE trong khoảng 1 giây. Khi đèn LED nháy sáng 3 lần, quá trình lưu đã thành công.
Quý khách cần hỗ trợ kỹ thuật hoặc tư vấn lắp đặt hệ thống Extron chuyên nghiệp?
Liên hệ ngay với đội ngũ kỹ sư HCOM để được hỗ trợ 24/7!
6. Extron- Thiết kế bền bỉ và tiết kiệm năng lượng
Sản phẩm có vỏ kim loại chắc chắn, kích thước siêu nhỏ gọn (1/4 rack). Dễ dàng tích hợp vào bất kỳ tủ Rack kỹ thuật nào. Đặc biệt, bộ nguồn
Everlast đi kèm không chỉ tiết kiệm điện năng mà còn đảm bảo khả năng vận hành bền bỉ 24/7 trong các môi trường thương mại khắc nghiệt.
Lời kết: Theo ông Casey Hall, Giám đốc Marketing của Extron:
“EDID 121 là công cụ không thể thiếu để đảm bảo hiệu suất tối ưu cho thế hệ màn hình tiên tiến tiếp theo, nơi mà các tiêu chuẩn EDID cũ đã không còn đáp ứng đủ nhu cầu thị trường.”
