Tổng quan về Video Wall

Các giải pháp hiển thị Video Wall (màn hình ghép) của HCOM lựa chọn luôn có chất lượng cao nhất trên thị trường. Có sẵn các công nghệ khác nhau (LCD, LED, LED chiếu sau và Laser RGB chiếu sau), sản phẩm được HCOM lựa chọn luôn là giải pháp hoàn hảo cho nhu cầu của khách hàng. Các sản phẩm phần cứng và phần mềm chuyên dụng của chúng tôi và các dịch vụ chuyên nghiệp đảm bảo khách hàng sẽ tận dụng tối đa bức tường video của mình.

Vậy Video Wall là gì?

Video Wall (còn được gọi là tường hiển thị hoặc màn hình ghép) là một bề mặt lớn hiển thị các nội dung theo dạng trực quan hóa bao gồm nhiều màn hình nhỏ ghép lại với nhau. Ban đầu, chúng bao gồm nhiều ti vi hoặc màn hình được đặt gần nhau. Mục tiêu là làm cho nó có vẻ như là một màn hình hiển thị lớn. Tuy nhiên, vấn đề là viền ghép (viền bezel) bao quanh bề mặt hiển thị nội dung của mỗi màn hình sẽ lớn. Điều này làm giảm hiệu ứng của một hình ảnh và làm mất nội dung hình ảnh muốn hiển thị. Do đó, các công nghệ mới đã được giới thiệu để giảm thiểu “không gian điểm ảnh chết” giữa các màn hình được ghép với nhau. Các giải pháp Video Wall ngày nay thường sử dụng các tấm màn hình ghép LCD ghép lại với nhau (dạng lát gạch có viền mỏng), màn hình DLP chiếu sau dạng hình khối hoặc các tấm màn hình ghép LED (dạng lát gạch không có viền).

Những bức tường Video Wall này có nhiều kích cỡ khác nhau, thường có đường kính màn hình từ 46” đến 80”. Việc lựa chọn kích thước màn hình phụ thuộc vào nội dung hiển thị và khoảng cách nhìn. Nếu được quan sát từ gần, mật độ điểm ảnh phải đủ cao để không nhìn thấy các điểm ảnh riêng lẻ. Độ phân giải tùy thuộc vào kích thước tường. Ví dụ: nếu bạn muốn có video wall 4K, bạn cần 4 màn hình Full HD trong thiết lập 2×2.

Các giải pháp video wall được ứng dụng điển hình trong các lĩnh vực bao gồm phòng điều khiển, phòng giám sát, phòng họp, biển báo kỹ thuật số và các lĩnh vực yêu cầu sự khắt khe khác.

Mặc dù những công nghệ khác nhau này có những ưu điểm rất riêng biệt, đáp ứng nhu cầu cụ thể của người dùng, nhưng chúng có một số điểm chung, tất cả đều:

  • Cần bộ điều khiển tường video (Video wall Controller) để sắp xếp, tùy chỉnh nội dung hiển thị trên màn hình.
  • Linh hoạt về kích thước (số lượng màn hình riêng lẻ).
  • Cần có cơ chế hiệu chỉnhđể đảm bảo tất cả các ô màn hình riêng lẻ đều đồng nhất cài đặt độ sáng và màu sắc. Công nghệ hiệu chuẩn tự động thực hiện điều này trong thời gian thực, cả hiệu chỉnh một màn hình đơn và toàn bộ màn hình.
  • Yêu cầu khoảng cách giữa các ô vuông nhỏ nhất (hoặc khung bezel siêu hẹp) để chống lại “hiệu ứng raster”

Video Wall LCD

Một màn hình video wall LCD bao gồm nhiều màn hình LCD được thiết kế đặc biệt. Không giống với các tấm nền được sử dụng cho TV, những màn hình LCD này có viền rất hẹp. Điều này giảm thiểu khoảng cách giữa các tấm, làm cho nó trông giống như một màn hình lớn đồng nhất. Trong những năm qua, khoảng cách này đã giảm dần. Ngày nay, viền ghép 0.44mm (0.88mm B-B) có khoảng cách nhỏ nhất trong các màn hình ghép LCD.

Các màn hình LCD thường được sản xuất với kích thước chuẩn gồm: 46 inch, 49 inch và 55 inch với đèn nền LED, kết hợp độ sáng cao và gam màu rộng, mang lại hiệu suất hình ảnh tuyệt vời.

Các màn hình video wall LCD được thiết kế để sử dụng lâu dài. Các biện pháp cụ thể để ngăn ngừa hiệu ứng “đốt cháy” được áp dụng để cho phép chúng sử dụng trong nhiều năm, trong điều kiện tối ưu. Các màn hình video wall LCD  có thể sử dụng liên tục ở chế độ 24/7, có nghĩa là hiếm khi bị tắt.

Các lợi ích truyền thống của giải pháp video wall LCD bao gồm độ sáng cao, chất lượng hình ảnh tốt và chi phí tương đối thấp. Ngoài ra, không gian cần để lắp đặt không nhiều (thông thường ~23cm từ tường ra tới mặt hiển thị) là một điểm cộng.

Các ứng dụng tiêu biểu cho các video wall LCD bao gồm phòng họp, phòng giám sát, phòng điều hành, sảnh tòa nhà, bảo tang, phòng trưng bày và trung tâm thương mại.

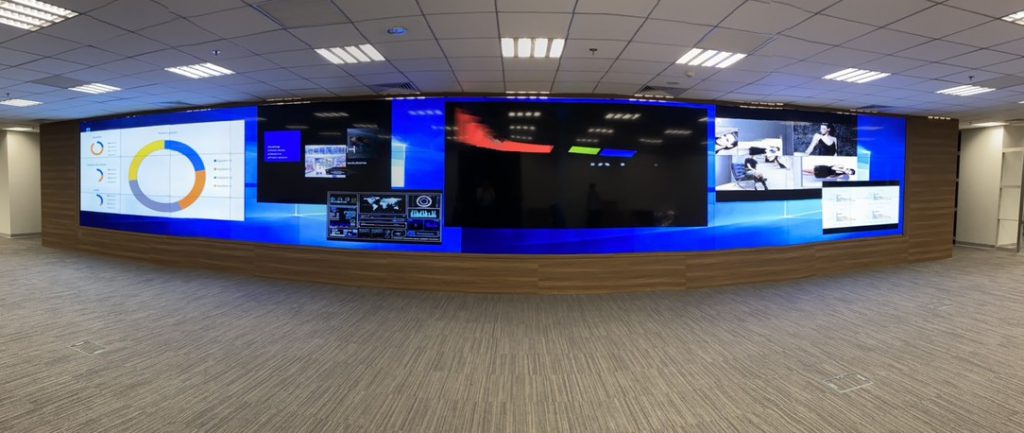

màn hình ghép LCD

Video Wall LED

Video Wall LED được sử dụng để tạo ra những bức tường video ấn tượng nhất. Chúng rất tươi sáng và chủ yếu được sử dụng trong các lĩnh vực như: bán lẻ và quảng cáo, trong các sân khấu biểu diễn. Các ô hiển thị LED (Module LED) bao gồm nhiều đèn LED màu riêng lẻ. Độ pixel có thể lớn khi chúng được nhìn từ xa hoặc rất nhỏ khi nhu cầu về độ nét cao.

Độ sáng cao, không có khoảng cách giữa các ô và màu sắc ấn tượng là những lợi ích chính của công nghệ LED. Ngoài ra, độ sâu và trọng lượng hạn chế có thể quan trọng trong một số cài đặt nhất định. Nhược điểm là giá thành cao, tiêu tốn nhiều điện năng và nhiệt năng tỏa ra lớn.

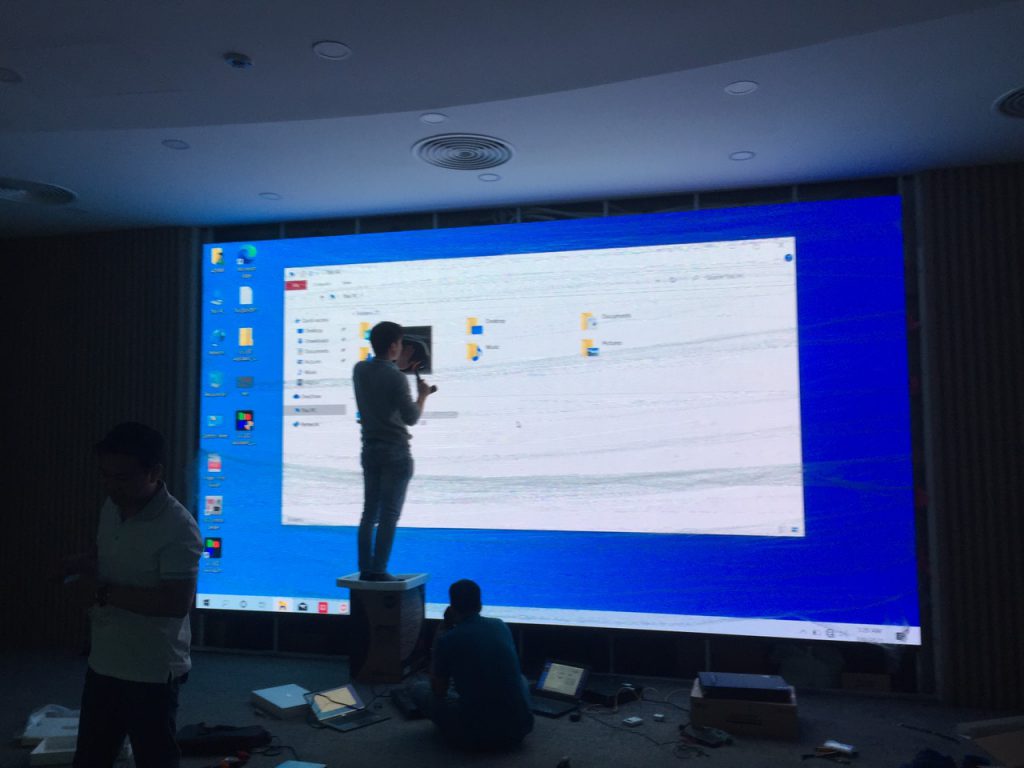

màn hình LED

Video wall LED chiếu sau

Sử dụng công nghệ chiếu thay vì LCD, các video wall LED chiếu sau nhắm vào các ứng dụng khác nhau. Chúng chủ yếu được sử dụng trong các phòng điều khiển hoạt động ở chế độ 24/7. Ví dụ, các nhà cung cấp dịch vụ tiện ích thường dựa vào công nghệ chiếu sau để giám sát mạng của họ.

Một video wall LED chiếu phía sau bao gồm nhiều hình khối, có máy chiếu và màn hình. Máy chiếu được đặt hướng lên trên. Sau đó, một tấm gương đặt dưới một góc 45° sẽ phản chiếu hình ảnh và đưa nó lên màn hình. Bằng cách này, độ sâu cần thiết được cắt giảm đáng kể. Bức tường video chiếu sau này cũng có thể được bảo dưỡng từ phía trước, vì vậy không cần khu vực bảo dưỡng phía sau.

Những lợi ích của công nghệ này bao gồm tuổi thọ rất cao, không có hiệu ứng “đốt cháy” và khoảng cách giữa các hình khối thu hẹp. Tuy nhiên, màn hình led chiếu sau có độ sáng hạn chế và không gian sử dụng lớn. Để giải quyết các vấn đề này, các nhà sản xuất đã giới thiệu các bức tường video laser.

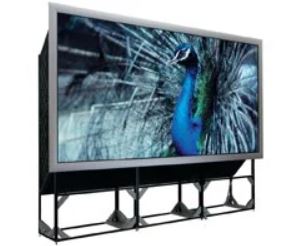

Màn hìnnh LED chiếu sau

Bức tường video laser

Các bức tường video Laser có công nghệ giống với tường video LED chiếu sau. Tuy nhiên để khắc phục các nhược điểm của tường video LED chiếu sau, các bức tường video mang lại độ sáng gấp 2 lần so với bức tường video LED chiếu sau chính thống, nhưng vẫn cung cấp chất lượng hình ảnh tuyệt vời, tuổi thọ lệ tới 11 năm và có thể sử dụng liên tục 24/7.

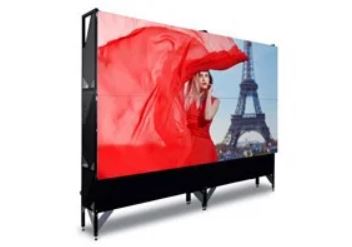

Tường Video laser

Bộ điều khiển Video wall (Video wall Controller)

Bộ điều khiển Video wall là một thiết bị dùng để điều khiển, thiết lập các hình ảnh, video được lấy từ các nguồn khác nhau để sắp xếp, tùy chỉnh hiển thị lên các bức tường video. Bộ điều khiển Video wall được chia thành hai nhóm:

  • Bộ điều khiển dựa trên phần cứng là các thiết bị điện tử được chế tạo cho mục đích cụ thể. Chúng thường được xây dựng trên mảng chipset xử lý video và không có hệ điều hành. Ưu điểm của việc sử dụng bộ điều khiển tường video phần cứng là hiệu suất và độ tin cậy cao. Nhược điểm bao gồm chi phí cao và thiếu tính linh hoạt.
  • Bộ điều khiển PC & thẻ video dựa trên phần mềm là một máy tính chạy hệ điều hành (ví dụ: Windows, Linux, Mac) trong PC hoặc máy chủ được trang bị nhiều thẻ đồ họa nhiều đầu ra và có nhiều thẻ đầu vào video tùy chọn. Các bộ điều khiển video wall này thường được chế tạo trên khung dạng máy tính công nghiệp. Mặc dù bộ điều khiển dạng này thường đắt hơn, nhưng lợi thế của bộ điều khiển video wall dựa trên phần mềm so với bộ chia phần cứng là nó có thể khởi chạy các ứng dụng như bản đồ, ứng dụng VoIP (để hiển thị camera IP), ứng dụng SCADA, phần mềm Digital Signage, ứng dụng Web,… có thể trực tiếp hoặc tùy chỉnh độ phân giải đầy đủ của các bức tường video, có thể kéo thả các nguồn hình ảnh lên vị trí bất kỳ trên màn hình, có thể hiển thị trực quan trên phần mềm điều khiển, có thể tùy chỉnh kích thước và độ phân giải hiển thị, lưu các kịch bản và gọi lại các kịch bản khi cần, …. Đó là lý do tại sao bộ điều khiển dựa trên phần mềm được sử dụng rộng rãi trong các phòng điều khiển, phòng giám sát, phòng họp và Bảng hiệu kỹ thuật số cao cấp. Hiệu suất của bộ điều khiển phần mềm phụ thuộc vào cả chất lượng của card đồ họa và phần mềm quản lý. Có một số card đồ họa nhiều nhiều đầu ra được bán trên thị trường. Hầu hết các card đa đầu ra đa năng được sản xuất bởi AMD (công nghệ Eyefinity), NVidia (công nghệ Mosaic) hỗ trợ lên đến 6-12 đầu ra genlocked. Thẻ mục đích chung cũng không có tối ưu hóa để hiển thị nhiều luồng video từ thẻ chụp. Để đạt được số lượng màn hình lớn hơn hoặc hiệu suất đầu vào video cao, người ta cần sử dụng các cạc đồ họa chuyên dụng như của Datapath Limited, Matrox Graphics, Jupiter Systems. Bộ điều khiển tường video thường hỗ trợ hiệu chỉnh viền ghép của màn hình để các hình ảnh được hiển thị đầy đủ trên màn hình.
Bộ điều khiển tường video

Khung giá treo màn hình video wall và cáp kết nối HDMI

Khung giá treo cho video wall LCD dùng để lắp đặt các tấm màn hình riêng biệt lên khung chịu lực hoặc các bức tường có độ phẳng tuyệt đối. Các khung giá này phải tùy chỉnh được lên/xuống, trái/phải, vào/ra và có thể popin-popout. Trên thị trường hiện nay có nhiều hãng sản xuất khung giá treo chuyên dụng cho màn hình video wall LCD như: BTech, ExtraThin, Logic, Vogels, ALPS,…

Cáp kết nối HDMI kết nối giữa màn hình video wall với bộ điều khiển hoặc thiết bị phát hình ảnh khác là một phần quan trọng của hệ thống hiển thị. Đối với các sợi cáp HDMI truyền thống sử dụng sợi đồng, tín hiệu sẽ bị suy hao và không hiển thị được lên các bức tường video wall nếu sợi cáp dài trên 10m. Để khắc phục điều này, các hãng sản xuất đã sản xuất sợi cáp HDMI bằng sợi quang, có thể dài tới 100m mà không gây suy hao tín hiệu được truyền. Một vài hãng sản xuất sợi cáp HDMI quang nổi tiếng trên thị trường hiện nay như: Lusem, Chibi, Linkoox, Kramer, Ugreen, Unitek,…
