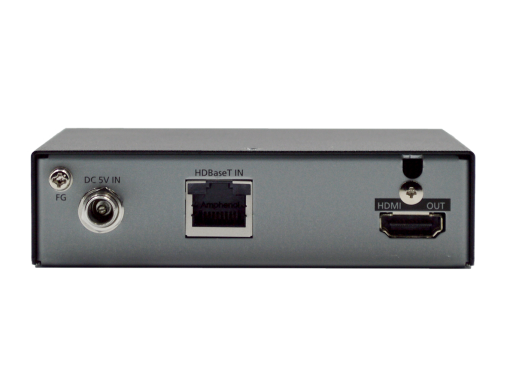

Bộ Truyền Tín Hiệu Extender IDK HDC-S01U-R
Bộ Truyền Tín Hiệu Extender HDC-S01U-R là bộ nhận tín hiệu HDMI qua cáp Category mà không cần nén hoặc xử lý. Bộ mở rộng tương thích HDCP 2.2 chuyển đổi tín hiệu đầu vào sang định dạng HDBaseT và gửi tín hiệu video lên đến 328 ft. (100 m) ở tối đa 4K @ 60 (4: 4: 4). HDCP 2.2T được hỗ trợ và nó cung cấp mã hóa mạnh mẽ bằng công nghệ bảo vệ bản quyền được ủy quyền chính thức bởi Digital Content Protection, LLC.
Sơ đồ HDC-S01U-R
Ngoài ra, Bộ Truyền Tín Hiệu Extender HDC-S01U-R hỗ trợ giao tiếp RS-232C và LAN hai chiều.Điểm đặc biệt cần chú ý:
- Bắt buộc phải sử dụng bộ truyền HDC-S01U-T và bộ nhận HDC-S01U-R cùng nhau
- HEC hoặc ARC không được hỗ trợ
- RJ-45 (đầu nối HDBaseT) chỉ để mở rộng tín hiệu âm thanh và video kỹ thuật số qua cáp danh mục. Không kết nối với một đầu nối có chức năng LAN
- Khoảng cách cáp tối đa thay đổi tùy thuộc vào thiết bị được kết nối
- Khoảng cách truyền tối đa đạt được khi sử dụng cáp CAT6A (U / FTP, 23 AWG). 230 ft. (70 m) nếu sử dụng cáp CAT.5E HDC của IDK
Dự án liên quan
Chưa có dự án liên quan.
Bộ Truyền Tín Hiệu Extender IDK HDC-S01U-R
Liên hệ
4K@60 (4:4:4) UNCOMPRESSED TRANSMISSION
ĐƯỢC HỖ TRỢ HDCP 1.4 / 2.2
MỞ RỘNG LÊN ĐẾN 330 FT. / 100 M
TRUYỀN QUA RS-232 / LAN
✓Bộ Truyền Tín Hiệu Extender IDK HDC-S01U-R
Bộ Truyền Tín Hiệu Extender HDC-S01U-R là bộ nhận tín hiệu HDMI qua cáp Category mà không cần nén hoặc xử lý.
Bộ mở rộng tương thích HDCP 2.2 chuyển đổi tín hiệu đầu vào sang định dạng HDBaseT và gửi tín hiệu video lên đến 328 ft. (100 m) ở tối đa 4K @ 60 (4: 4: 4).
HDCP 2.2T được hỗ trợ và nó cung cấp mã hóa mạnh mẽ bằng công nghệ bảo vệ bản quyền được ủy quyền chính thức bởi Digital Content Protection, LLC.
Sơ đồ HDC-S01U-R
Ngoài ra, Bộ Truyền Tín Hiệu Extender HDC-S01U-R hỗ trợ giao tiếp RS-232C và LAN hai chiều.
Điểm đặc biệt cần chú ý:
- Bắt buộc phải sử dụng bộ truyền HDC-S01U-T và bộ nhận HDC-S01U-R cùng nhau
- HEC hoặc ARC không được hỗ trợ
- RJ-45 (đầu nối HDBaseT) chỉ để mở rộng tín hiệu âm thanh và video kỹ thuật số qua cáp danh mục. Không kết nối với một đầu nối có chức năng LAN
- Khoảng cách cáp tối đa thay đổi tùy thuộc vào thiết bị được kết nối
- Khoảng cách truyền tối đa đạt được khi sử dụng cáp CAT6A (U / FTP, 23 AWG). 230 ft. (70 m) nếu sử dụng cáp CAT.5E HDC của IDK
Thông Số Kỹ Thuật
| Đặc điểm | HDC-S01U-R (Bộ nhận) (*1) | |
| Đầu vào | 1 đầu vào HDBaseT HDCP 1.4 / 2.2 x.v.Color / 3D / HDR / CEC (* 2) / RS-232C / LAN Connector: 1 RJ-45 (* 3) | |
| Output | 1 đầu ra HDMI / DVI 1.0 TMDS đơn liên kết, HDCP 1.4 / 2.2 x.v.Color / 3D / HDR / CEC (* 2) Đầu nối: 1 cổng HDMI loại A (19 chân) | |
| Định dạng | VGA sang 4K 480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K Đối với định dạng 4K, 24 Hz / 25 Hz / 30 Hz / 50 Hz (4: 4: 4) / 60 Hz (4: 4: 4) được hỗ trợ. | |
| Độ đậm của màu | 24 bit, 30 bit, 36 bit Deep Color For 4K@50/59.94/60 RGB/YCbCr 4:4:4, 24 bit is supported. | |
| Dot clock | 25 MHz đến 600 MHz | |
| TMDS clock | 25 MHz đến 340 MHz | |
| Tốc độ dữ liệu TMDS | 0.75 Gbps đến 18 Gbps | |
| Âm thanh kỹ thuật số (Đầu vào / Đầu ra) | LPCM đa kênh lên đến 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz Kích thước mẫu: 16 bit đến 24 bit | |
| Khoảng cách truyền tối đa | Đầu vào kỹ thuật số | HDMI/DVI : 66 ft. (20 m) (1080p@60), 26 ft. (8 m) (4K@60) (*4) HDBaseT : 328 ft. (100 m) (*5) |
| Đầu ra kỹ thuật số | HDMI/DVI : 66 ft. (20 m) (1080p@60), 39 ft. (12 m) (4K@60) (*4) HDBaseT : 328 ft. (100 m) (*5) | |
| Kiểm soát | RS-232C | 1 cổng / vít cố định (3 chân), song công đầy đủ, lên đến 115,2 kbps |
| LAN | 1 cổng / RJ-45 10Base-T / 100Base-TX / 1000Base-T (Auto Negotiation), Auto MDI / MDI-X | |
| Chức năng | Bộ đệm DDC, đường truyền Đặt lại kết nối (* 6) | |
| Chung | AC Nguồn | Đầu vào: 100 – 240 VAC ± 10%, 50 Hz / 60 Hz ± 3 Hz Đầu ra: DC 5 V 3 A 15.0 W (Một bộ chuyển đổi AC chuyên dụng được cung cấp) |
| Sự tiêu thụ năng lượng | Khoảng 7 W | |
| Kích thước | 4,2 (W) × 1,1 (H) × 3,9 (D) ”(106 (W) × 28 (H) × 100 (D) mm) (Không bao gồm các đầu nối và tương tự) | |
| Cân nặng | 0.9 lbs. (0.4 kg) | |
| Nhiệt độ | Hoạt động: 32 ° F đến 104 ° F (0 ° C đến + 40 ° C) Bảo quản: -4 ° F đến + 176 ° F (-20 ° C đến + 80 ° C) | |
| Độ ẩm | Vận hành / Lưu trữ: 20% đến 90% (Không ngưng tụ) | |
