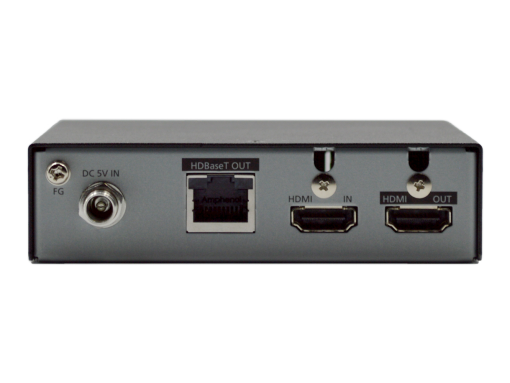

Bộ Truyền Tín Hiệu Extender IDK HDC-S01U-T
Liên hệ
4K@60 (4:4:4) UNCOMPRESSED TRANSMISSION
ĐƯỢC HỖ TRỢ HDCP 1.4 / 2.2
MỞ RỘNG LÊN ĐẾN 330 FT. / 100 M
TRUYỀN QUA RS-232 / LAN
TẠI SAO HCOM LUÔN LÀ LỰA CHỌN HÀNG ĐẦU:
- Cam kết sản phẩm chính hãng 100%, GIÁ TỐT NHẤT.
- Đội ngũ lắp đặt có hơn 10 năm kinh nghiệm
- Bảo hành thiết bị lên tới 36 tháng
Bộ Truyền Tín Hiệu Extender HDC-S01U-T là bộ truyền tín hiệu HDMI qua cáp Category mà không cần nén hoặc xử lý.
Bộ mở rộng tương thích HDCP 2.2 chuyển đổi tín hiệu đầu vào sang định dạng HDBaseT và gửi tín hiệu video lên đến 328 ft. (100 m) ở tối đa 4K @ 60 (4: 4: 4).
HDCP 2.2T được hỗ trợ và nó cung cấp mã hóa mạnh mẽ bằng công nghệ bảo vệ bản quyền được ủy quyền chính thức bởi Digital Content Protection, LLC.

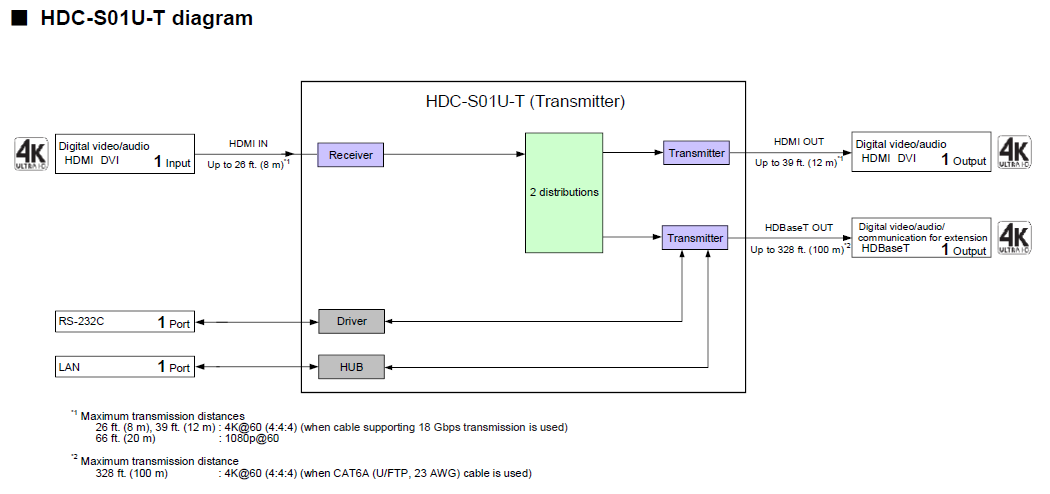

Sơ đồ HDC-S01U-T
Ngoài ra, Bộ Truyền Tín Hiệu Extender HDC-S01U-T hỗ trợ giao tiếp RS-232C và LAN hai chiều.
Điểm đặc biệt cần chú ý:
- Bắt buộc phải sử dụng bộ truyền HDC-S01U-T và bộ nhận HDC-S01U-R cùng nhau
- HEC hoặc ARC không được hỗ trợ
- RJ-45 (đầu nối HDBaseT) chỉ để mở rộng tín hiệu âm thanh và video kỹ thuật số qua cáp danh mục. Không kết nối với một đầu nối có chức năng LAN
- Khoảng cách cáp tối đa thay đổi tùy thuộc vào thiết bị được kết nối
- Khoảng cách truyền tối đa đạt được khi sử dụng cáp CAT6A (U / FTP, 23 AWG). 230 ft. (70 m) nếu sử dụng cáp CAT.5E HDC của IDK
HDC-S01U-T bao gồm một đầu nối đầu ra HDMI cục bộ cho phép giám sát các tín hiệu video
Thông Số Kỹ Thuật
| Đặc điểm | HDC-S01U-T (Bộ truyền) (*1) | |
| Đầu vào | 1 đầu vào HDMI / DVI 1.0 TMDS đơn liên kết, HDCP 1.4 / 2.2 x.v.Color / 3D / HDR / CEC (* 2) Đầu nối: 1 cổng HDMI loại A (19 chân) | |
| Output | 1 đầu ra HDBaseT HDCP 1.4 / 2.2 x.v.Color / 3D / HDR / CEC (* 2) / RS-232C / LAN Connector: 1 RJ-45 (* 3) | |
| 1 đầu ra HDMI / DVI 1.0 TMDS đơn liên kết, HDCP 1.4 / 2.2 x.v.Color / 3D / HDR (* 2) Đầu nối: 1 cổng HDMI Loại A (19 chân) | ||
| Định dạng | VGA sang 4K 480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K Đối với định dạng 4K, 24 Hz / 25 Hz / 30 Hz / 50 Hz (4: 4: 4) / 60 Hz (4: 4: 4) được hỗ trợ. | |
| Độ đậm của màu | 24 bit, 30 bit, 36 bit Deep Color For 4K@50/59.94/60 RGB/YCbCr 4:4:4, 24 bit is supported. | |
| Dot clock | 25 MHz đến 600 MHz | |
| TMDS clock | 25 MHz đến 340 MHz | |
| Tốc độ dữ liệu TMDS | 0.75 Gbps đến 18 Gbps | |
| Âm thanh kỹ thuật số (Đầu vào / Đầu ra) | LPCM đa kênh lên đến 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz Kích thước mẫu: 16 bit đến 24 bit | |
| Khoảng cách truyền tối đa | Đầu vào kỹ thuật số | HDMI/DVI : 66 ft. (20 m) (1080p@60), 26 ft. (8 m) (4K@60) (*4) HDBaseT : 328 ft. (100 m) (*5) |
| Đầu ra kỹ thuật số | HDMI/DVI : 66 ft. (20 m) (1080p@60), 39 ft. (12 m) (4K@60) (*4) HDBaseT : 328 ft. (100 m) (*5) | |
| Kiểm soát | RS-232C | 1 cổng / vít cố định (3 chân), song công đầy đủ, lên đến 115,2 kbps |
| LAN | 1 cổng / RJ-45 10Base-T / 100Base-TX / 1000Base-T (Auto Negotiation), Auto MDI / MDI-X | |
| Chức năng | Bộ đệm DDC, đường truyền Đặt lại kết nối (* 6) | |
| Chung | AC Nguồn | Đầu vào: 100 – 240 VAC ± 10%, 50 Hz / 60 Hz ± 3 Hz Đầu ra: DC 5 V 3 A 15.0 W (Một bộ chuyển đổi AC chuyên dụng được cung cấp) |
| Sự tiêu thụ năng lượng | Khoảng 7 W | |
| Kích thước | 4,2 (W) × 1,1 (H) × 3,9 (D) ”(106 (W) × 28 (H) × 100 (D) mm) (Không bao gồm các đầu nối và tương tự) | |
| Cân nặng | 0.9 lbs. (0.4 kg) | |
| Nhiệt độ | Hoạt động: 32 ° F đến 104 ° F (0 ° C đến + 40 ° C) Bảo quản: -4 ° F đến + 176 ° F (-20 ° C đến + 80 ° C) | |
| Độ ẩm | Vận hành / Lưu trữ: 20% đến 90% (Không ngưng tụ) | |
| * 1 Bắt buộc phải sử dụng bộ truyền và bộ nhận cùng nhau. Vì tín hiệu tốc độ cao được truyền đi, không lắp đặt bộ truyền và bộ nhận trong môi trường nhiễu điện. Đặc biệt, việc sử dụng thiết bị truyền vô tuyến công suất cao gần HDC-S có thể gây nhiễu hoặc làm gián đoạn tín hiệu video và âm thanh. Không hỗ trợ chế độ tầm xa hoặc chế độ tiết kiệm năng lượng tự động (Auto-LPPF). * 2 HEC hoặc ARC không được hỗ trợ. CEC từ thiết bị nguồn sang thiết bị chìm không được hỗ trợ. Đối với CEC, điều khiển giữa các thiết bị chìm được kết nối với đầu ra HDMI (đầu ra màn hình cục bộ) của thiết bị nguồn và thiết bị truyền không được hỗ trợ. * 3 RJ-45 (đầu nối HDBaseT) chỉ để mở rộng tín hiệu âm thanh và video kỹ thuật số qua cáp danh mục. Không kết nối với một đầu nối có chức năng LAN. * 4 Khoảng cách cáp tối đa thay đổi tùy thuộc vào thiết bị được kết nối và được đo trong các điều kiện sau: ・ 1080p @ 60: Khi cáp 24 AWG của IDK được sử dụng và tín hiệu 1080p @ 60 24 bit / pixel (8 bit / thành phần) được nhập hoặc đầu ra · 4K @ 60: Khi IDK của 18 Gbps hỗ trợ cáp đã được sử dụng và tín hiệu 4K @ 60 24 bit / pixel (8 bit / phần) là đầu vào hay đầu ra. Khoảng cách cáp tối đa tùy thuộc vào các thiết bị được kết nối. Khoảng cách có thể không được kéo dài với một số kết hợp thiết bị, phương pháp đi dây hoặc cáp của nhà sản xuất khác . Video có thể bị nhiễu hoặc có thể không xuất ra được ngay cả khi các tín hiệu nằm trong phạm vi được đề cập ở trên. * 5 Khoảng cách truyền tối đa đạt được khi sử dụng cáp CAT6A (U / FTP, 23 AWG). 230 ft. (70 m) nếu sử dụng cáp CAT.5E HDC của IDK. Khoảng cách có thể không được kéo dài với một số kết hợp thiết bị hoặc phương pháp đi cáp. Video có thể bị nhiễu hoặc có thể không xuất ra được ngay cả khi các tín hiệu nằm trong phạm vi được đề cập ở trên. Thẳng T568A hoặc T568B. * 6 HDC-S chuyển qua chức năng Thiết lập lại kết nối của thiết bị được cài đặt trước HDC-S. Nếu các thiết bị khác được kết nối giữa HDC-S và thiết bị chìm, tính năng này có thể không hợp lệ. | ||
