Trong kỷ nguyên số, việc quản lý và giám sát an ninh đã trở nên thông minh và hiệu quả hơn bao giờ hết. Camera IP không chỉ mang đến hình ảnh sắc nét, mà còn cho phép người dùng giám sát từ xa mọi lúc, mọi nơi. Đây chính là lựa chọn hàng đầu cho các doanh nghiệp, tổ chức, trung tâm điều hành cũng như hệ thống giám sát đô thị.

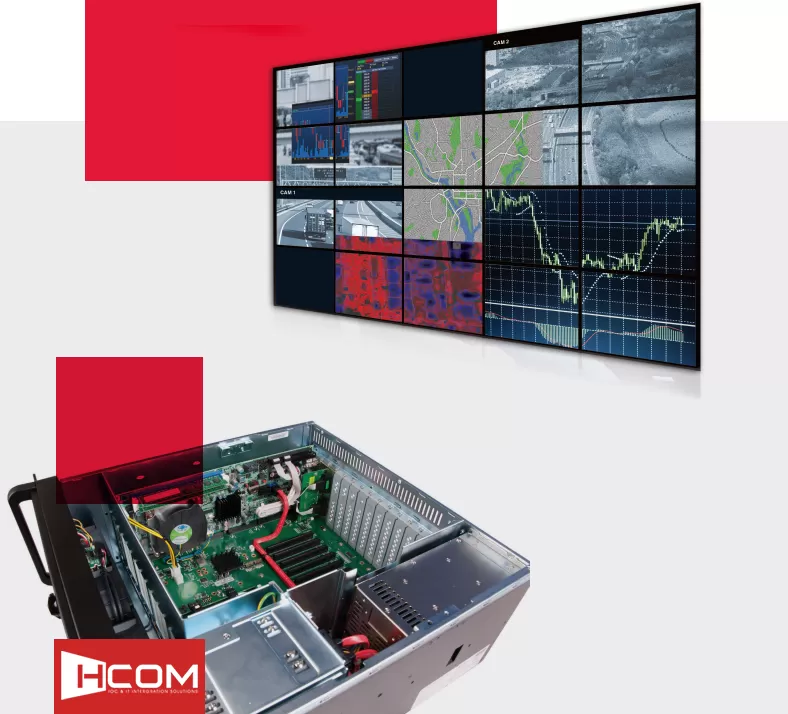

Tuy nhiên, để khai thác tối đa tiềm năng của hệ thống camera, cần phải có một giải pháp hiển thị chuyên nghiệp. Thiết bị điều khiển Datapath (Wall Controller) chính là mảnh ghép quan trọng, giúp gom các luồng video riêng lẻ từ nhiều camera và hiển thị trên các màn hình ghép hoặc hệ thống Server Video Wall, mang lại cái nhìn tổng thể và rõ ràng.
Bạn đọc có thể tìm hiểu thêm về Dataparth trong bài viết Giới Thiệu về Datapath
Nội dung chính
Sức mạnh của sự kết hợp Camera IP và Wall Controller Datapath
Sự kết hợp giữa Camera IP và thiết bị điều khiển Datapath đặc biệt phát huy hiệu quả khi ứng dụng cho hệ thống màn hình ghép (LCD Video Wall). Hệ thống này không chỉ nâng cao khả năng quan sát tổng quan mà còn hỗ trợ các nhà quản lý đưa ra quyết định nhanh chóng, chính xác. Đây là một giải pháp giám sát an ninh toàn diện, tối ưu hóa hiệu suất và mang lại sự an tâm tuyệt đối cho doanh nghiệp.
Trong bài viết này Hcom xin gửi tới bạn đọc hướng dẫn kết nối camera IP dòng Hikvison với Bộ điều khiển WallController.
Để kết nối camera IP với Wall Controller, trước tiên,kết nối camera IP với mạng của bạn thông qua bộ chuyển mạch hoặc bộ cấp nguồn PoE, sau đó kết nối camera với mạng. Tiếp theo, kết nối Wall Controller (hoặc NVR trong trường hợp sử dụng đầu ghi, hoặc máy tính) với cùng một mạng. Cuối cùng, trong phần mềm Wall Controller, hãy thêm camera bằng địa chỉ IP tĩnh của nó, cho phép điều khiển và hiển thị camera trên dao diện của phần mềm.
Kết nối Camera IP với Mạng
- Cấp nguồn cho camera:Cấp nguồn cho camera IP, trực tiếp hoặc thông qua cổng Cấp nguồn qua Ethernet (PoE) trên bộ chuyển mạch PoE hoặc NVR.
- Kết nối mạng: Sử dụng cáp Ethernet để kết nối camera với cổng trên bộ chuyển mạch mạng hoặc NVR.
Kết nối Wall Controller với Network
- Truy cập mạng: Kết nối NVR, Wall Controller hoặc máy của bạn với cùng một mạng bằng cáp Ethernet.
Cấu hình Wall Controller và Thêm Camera
- Truy cập giao diện Wall Controller:Đăng nhập vào giao diện web hoặc phần mềm của Wall Controller bằng địa chỉ IP hoặc máy tính được kết nối mạng.

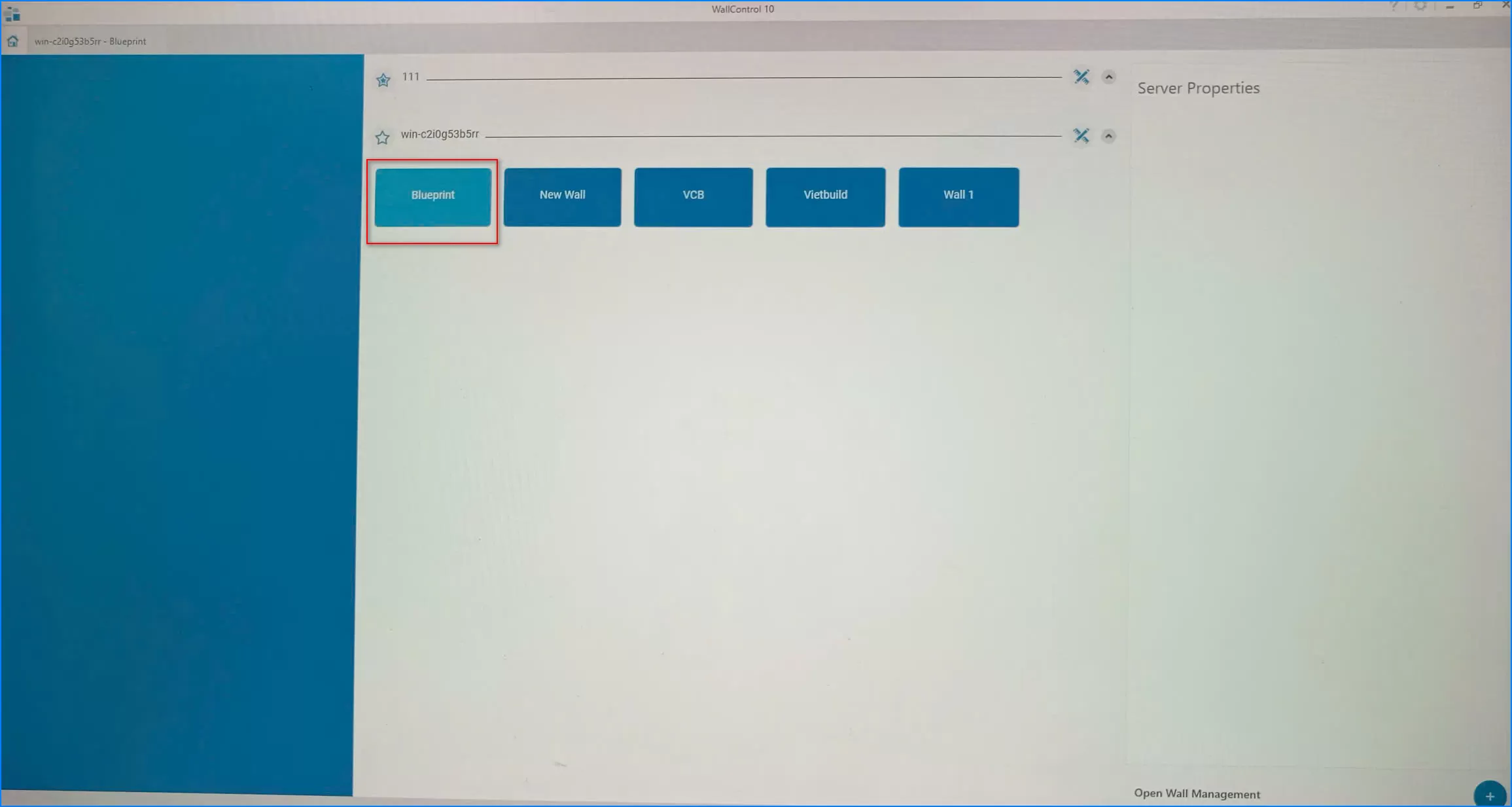

- Tại giao diện của phần mềm WallControl 10chọn Blueprint
Sau khi chọn vào mục Blueprint, dao diện WIN-C2I0G53B5RR – Blueprint hiển thị.
Thanh menu trên bên trái – Nguồn nội dung SOURCES
Phần này cho phép bạn chọn nguồn dữ liệu để hiển thị lên video wall.
- Vision: Có các lựa chọn như Input 1 → Input 4: Đây là các nguồn đầu vào vật lý (camera, HDMI, v.v.).
- Internet, Videos, Images: Cho phép thêm nguồn từ internet, video nội bộ, hoặc hình ảnh tĩnh.
- Remote Connections: Đây là các kết nối từ xa có thể stream video lên video wall.
- SQX: Giao thức truyền phát video.
- Antrica, can hik, Yen: Tên các thiết bị/nguồn video từ xa (có thể là camera IP hoặc thiết bị mã hóa hình ảnh).
Thanh menu bên trái dưới – Khu vực chọn nguồn (Source)
Tại đây nếu camera đã có nguồn và đã cấu hình thì sẽ hiển thị địa chỉ IP của camera, kết nối này thông qua giao thức rtsp
Lưu ý quan trọng
- PoE (Cấp nguồn qua Ethernet): Bộ chuyển mạch PoE hoặc NVR giúp đơn giản hóa việc thiết lập bằng cách cung cấp cả mạng và nguồn điện cho camera thông qua một cáp Ethernet duy nhất.
- Địa chỉ IP tĩnh: Việc gán địa chỉ IP tĩnh cho camera là rất quan trọng để đảm bảo WallController luôn có thể tìm thấy và điều khiển chúng.
Sau khi kết nối thành công kết quả camera hiển thị trong giao diện như hình dưới đây là thành công:
Kết luận
